Postopek tlakovanja z drsno obliko

(V jugovzhodni Aziji)

Tehnični podatki:

* : Opcijsko je osnovna širina tlaka 2500 mm ali 3500 mm, širina tlaka pa se razširi za 250 mm ali 300 mm intervala.

Stranka ga prilagodi glede na dejanske konstrukcijske zahteve.

**: možnost 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 vrt/min;

možnost2--TAD850VE, Volvo 160 kW/2200 vrt./min.

***: možnost -QSB6.7-C260-30, Cummins, 194 kW/2200 vrt/min

Vse informacije in specifikacije so pravilne v času tiska in se lahko spremenijo brez predhodnega obvestila.

Lastnosti

一,Značilnosti delovanja:

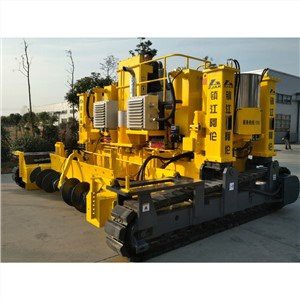

AHT4000/6000/8500/7500S stroji za polaganje betonskih tlakovcev so zasnovani s polnim hidravličnim pogonom, centraliziranim računalniškim nadzorom s spremljanjem v realnem času in zmožnostmi samodiagnostike ter sistemi za samodejno izravnavo in sledenje.

● PREGLED

Ta inovativen, napreden in praktičen stroj visokega standarda je ključna profesionalna oprema za gradnjo betonskih cest in trgov ter letaliških pločnikov.

●VISOKO FLEKSIBILNO BETONSKO TLAKOVANJE

Betonski drsni tlakovci lahko natančno tlakujejo standardne betonske tlake širine od 3.0 m do 8,5 m in debeline do 450 mm.

●MEHANIZEM ZA ZGNJEVANJE BETONA

Tlakovec je opremljen s hidravličnim pogonom vibratorja. Hkratne operacije razprostiranja, strganja, vibriranja, nabijanja in iztiskanja hkrati pri tlakovanju nosilne plasti in betonskega vozišča.

●UČINKOVIT SISTEM UPRAVLJANJA MOTORJA

Nastavitve načina ECO samodejno prilagodijo moč motorja glede na trenutne zahteve glede zmogljivosti, da zagotovijo varčno porabo dizelskega goriva in nizke emisije hrupa. Najsodobnejša visokozmogljiva tehnologija motorja (do 210 kW/290KM moči) ustreza emisijskim standardom EC Stage IIIA.

●POPOLNA ERGONOMIJA IN RAVNANJE

Ergonomsko oblikovana platforma za uporabnika z uporabniku prijaznim konceptom upravljanja in odlično preglednostjo olajša delo operaterja. Popolnoma hidravlični neodvisni pogon, mikroračunalniški zaslon in funkcija samodiagnoze. Ergonomska oblika z inteligentnimi krmilniki za udobno in enostavno upravljanje.

●ROBUŠNA ZASNOVA STROJAand VZDRŽLJIV KALUP ZA TLAKOVANJE

Robustna zasnova stroja zagotavlja dosledno tlakovanje betona z visokim izkoristkom in natančne rezultate tlakovanja tudi v težkih razmerah na gradbišču. Tlakovec je združljiv z metričnimi kalupi za tlakovanje serije 8,5 m. Serije od 3.0 m do 8,5 m so standardno opremljene z obrabljivim podplatom in so lahko opremljene z dodatnim kronskim profilom.

●VISOKO NATANČEN KRMILJENJE IN POGONSKI SISTEM

Sistemi za samodejno izravnavo in sledenje, ki zagotavljajo ravnost, ravnost in gladkost tlakovanja na cestnih ovinkih. Inteligentni krmilni sistem in krmilni sistem proti zdrsu omogočata izjemno gladko delovanje in zagotavljata natančno ravnost betonskega tlaka.

●POPOLNOMA MODULARNA ZASNOVA STROJA

Popolnoma modularna zasnova stroja omogoča prilagodljivost za spreminjanje in nadgradnjo novih možnosti glede na zahteve uporabnika. Kompaktne mere in minimalne zahteve za naknadno vgradnjo zagotavljajo, da je finišer enostaven za nalaganje in ekonomičen za transport. Odvisno od konfiguracije lahko vložek za vstavljanje palic ali nihajni nosilec in supergladilnik med transportom ostanejo nameščeni na stroju.

Lastnosti (9)

Motor

Volvo/Cummins vodno hlajen motor, zmogljiv, visok navor, nizka poraba goriva, emisije v skladu z evropskim okoljem.

Vibracijska naprava Izjemno visoka frekvenca, močne vibracije, visoka gostota tlakovcev na zgornji strani

Sistem samodejnega niveliranja Sistemi samodejnega niveliranja in sledenja zagotavljajo ravno površino tlakovanja in ravnost ceste.

Plošča za strganje

Dva hidravlična cilindra za nadzor količine betona, ki prihaja v šablono za oblikovanje, ki se lahko dviga in spušča v celoti ali gor in dol neodvisno na levem ali desnem.

Potovalni sistem

Dve gosenici s hidravličnim pogonom in mikroračunalniško krmiljenje zagotavljata vnaprej nastavljeno konstantno hitrost, pravilno naravnost in gladko krmiljenje v ovinkih.

PopolnErgonomskoOblikovanje in Delovanje Koncept

Ergonomsko oblikovana platforma za uporabnika z uporabniku prijaznim konceptom upravljanja in odlično preglednostjo olajša delo operaterja

.

Centralizirano mazanje

Centralizirano mazanje samodejno napolni visokotemperaturne in napajalne komponente, kar učinkovito podaljša obdobje obrabe in močno izboljša zanesljivost nabijanja in podajanja.

STANDARDNA ALI DODATNA OPREMA

1. Hidravlični vibratorji

Tlakovec je standardno opremljen s 14 hidravličnimi priključki za napajanje hidravličnih vibratorjev (9 ali 24 opcijsko na voljo)

2. Ločite stranske vstavke

Stranski vstavki veznih palic na opremljenih na obeh straneh samodejno vstavijo vezne palice za tlakovanje sosednjih cestnih pločnikov

3, Vložek vzdolžne vezne palice (samo za AHT8500/SF7500S)

Vzdolžne vezice se samodejno vstavijo, da preprečijo razmik plošč na vzdolžnih stikih.

4, Izbirno SUPER GLADKO

Super gladilec iz visokokakovostnega materiala zagotavlja popolno kakovost površine

5, izbirni vstavek za nihajoče žarke (samo za AHT7500S)

Močan oscilacijski nosilec z ekscentričnim pogonom s funkcijo samodejnega dviganja, ko se stroj ustavi, lahko odstrani vse nepravilnosti na površini betonskega tlaka.

6, izbirni vstavljalnik DBI (samo za AHT7500S)

Obsežen vstavljalec palic za moznike (DBI), nameščen na ogrodje stroja (samo za AHT7500S), ima opcijsko funkcijo samodejnega vstavljanja, ki lahko vstavi palico za moznike v natančen položaj.

PREDNOSTI TLAKOVCEV SERIJE AHT4000/6000/8500/7500S

1. Zmogljivo optimizirano upravljanje motorja Eco Mode

Način ECO lahko samodejno prilagodi moč motorja glede na zahteve glede zmogljivosti, da zagotovi optimalno učinkovitost motorja, ekonomično porabo dizelskega goriva in nizke emisije hrupa.

2. Zmogljiv motor

Zmogljiv motor zagotavlja učinkovito polaganje betona v vsakem trenutku z optimalnim razponom moči in navora.

3. Standardiziran koncept delovanja, ergonomsko optimizirana, jasno organizirana nadzorna plošča

Z najsodobnejšim zaslonom in jasnimi jezikovno nevtralnimi simboli nadzorna plošča omogoča učinkovito delovanje na terenu. Standardiziran, samoumeven koncept delovanja, ki se uporablja na različnih modelih, ponuja boljše sinergijske učinke.

4. Enostaven dostop do točk vzdrževanja in pregledov zmanjša zahteve glede vzdrževanja.

5. Visokokakovosten nadzorni sistem stroja, ki uporablja lastniško programsko opremo ZJAR PAVING, poveča tako varnost delovanja kot tudi obseg uporabe finišerja.

6. SERVISNA DIAGNOSTIKA SYSTEMWIDIAG

Diagnostični sistem ZJAR PAVER s standardiziranim vmesnikom omogoča tehnikom hitro odpravljanje napak neposredno na mestu.

7. Sistem za nadzor prečnega naklona

Inovativna elektronska tehnologija za nadzor prečnega naklona, ​​ki jo je razvil ARAN, znatno skrajša odzivni čas stroja, kar ima za posledico želeni učinek tlakovanja.

8. Prilagoditev hitrosti (hoja stroja in regulacija hitrosti)

Računalniško podprto prilagajanje hitrosti vsake posamezne gosenice omogoča natančno upoštevanje specifikacij, tudi pri asfaltiranju okoli ovinkov.

9. Hitra pretvorba med transportom in enostaven transport

Minimalni napor, potreben za predelavo finišerja med transportom, zmanjša obratovalne stroške. Manevriranje in kompaktne dimenzije stroja olajšajo transport.

Prizori uporabe:

Gradnja trga in letališča

Gradnja cest in predorov

Drsno oblikovan pločnik z ravno površino in dobro kompaktnostjo

Enostopenjsko oblikovanje z dobrim in urejenim kotom in robom

Natančno delovanje s sistemom samodejnega izravnavanja vodi do velike enakomernosti pločnika.

V mnogih regijah jugovzhodne Azije je treba znotraj betonskega pločnika namestiti jeklene mreže.

In nekateri projekti zahtevajo vgradnjo vzdolžnih veznih palic v betonske oblike, ki jih je mogoče predhodno namestiti tudi ročno.

Uporaba mehanizma za samodejno vstavljanje vlečnih palic

WorkingPprincip:

Betonski tovornjak naliva betonsko mešanico pred trosilec; Tlakovec se premika naprej z določeno hitrostjo; Delovni mehanizem začne delovati. Polžasti trosilnik ločuje nabrani beton v levo in desno smer in ga enakomerno razporedi pred strgalo. Začasna strgalna plošča s hidravlično nastavljivo višino strga cementni beton na zahtevano debelino pred tlakovanjem. Vtična vibrirajoča palica za frekvenčno pretvorbo vibrira z določeno frekvenco, da izžene zrak, ki se meša z betonom med mešanjem, in nato odstrani pore.

Gradnja mestnih cest v jugovzhodni Aziji, kjer so bile asfaltirane polovice pločnikov

V Kambodži

Avtocesta 1. razreda v Puerto Princess na Filipinih

Gradbeni prizori v Afriki v Nigeriji, Madagaskarju, Senegalu in Mauritiusu

Usklajeno tlakovanje, visoka delovna učinkovitost

Da bi se izognili oviram, je za dokončanje ponovnega tlakovanja potrebnih več preprostih betonskih opažev.

Dve možnosti nakladanja za pomorski prevoz:

Ni treba odstraniti velikih delov; celoten stroj odpremljen v zabojniku z ravnimi stojali; pri transportu na gradbišče lahko deluje po namestitvi majhnega števila dodatkov, kot je prikazano na zgornji sliki.

Gosenično gosenico razstavite na neodvisne majhne dele in jih položite v posodo. Ko je dostavljen na delovišče, je potrebnih veliko montažnih del, preden se lahko začne z gradnjo.

Nakladanje za kopenski prevoz:

Nakladanje blaga za kopenski transport: Dvignite finišer na prikolico ploščadi

Zapeljite finišer na prikolico platforme s stransko nameščenega namenskega podpornega okvirja za hojo.

Cestni prevoz na dolge razdalje s prikolico

Certificiranje ISO Certifikat CE

Poprodajne storitve:

S sodelovanjem, povezovanjem in reorganizacijo podjetje ARAN celovito krepi svojo tehnično moč in oblikuje nov skokovit razvojni mehanizem.

ARAN bo v skladu s konceptom podjetja "Ustvarjanje vrednosti za uporabnike" in bo povečal osnovno konkurenčnost za dosego novega preskoka Zhenjiang Aran Machinery Co., LTD.

Zaveza izdelka poprodajnim storitvam

Proizvajalec jamči za kakovost opreme (razen redne porabe, motornih delov in potrošnega materiala) 12 mesecev po plačilu. V času trajanja garancije prodajalec v celoti jamči za delovanje opreme. Če med delovanjem opreme pride do kakršne koli napake v kakovosti ali poškodbe med garancijskim obdobjem, bo prodajalec iste nadomestne dele do uporabnika poslal z letalom na stroške prodajalca.

Po prodaji betonskega finišerja bodo na zahtevo končnega uporabnika strokovni servisni inženirji iz domačih ali tujih mobilnih bencinskih servisov brezplačno poslani na lokacijo za namestitev, zagon in tehnično usposabljanje za 15 dni. Povratne letalske vozovnice do delovišča in stroške lokalnega prevoza za strokovno servisno osebje krije uporabnik. Poleg tega, če kupčev projekt zahteva dodatne tehnične storitve po zagonu in tehničnem usposabljanju, bo prodajalec poskrbel, da njegov servisni inženir podaljša bivanje ali obisk lokacije.

Podjetje bo še naprej optimiziralo izdelke in zagotavljalo garancijo na storitve. Po prejemu kupčevega obvestila o povpraševanju po storitvi bomo v 24 urah pisno odgovorili, predlagali ustrezen način ravnanja in dele dostavili po zraku ali ekspresno na uporabnikovo mesto v najkrajšem možnem času, tako da bodo lahko naši čezmorski uporabniki uživali vse življenje tehnični servis in dobava rezervnih delov.

Zagotavljanje kakovosti za proizvodni proces in proizvodnjo

Po načelu »Vse za uporabnika« podjetje nudi storitve prilagajanja opreme glede na potrebe uporabnika. Na podlagi napredne tuje tehnologije, v kombinaciji z dejanskimi domačimi pogoji gradnje cest, je Zhenjiang Aran nenehno izboljševal in izpopolnjeval svoj dizajn izdelkov ter razvil vrsto skupin izdelkov za tlakovce in opremo za mešanje. Medtem je podjetje obvladalo tudi veščine za razvoj novih vrst izdelkov za gradnjo cest. S svojo vodilno tehnologijo, inovativnim duhom, zanesljivo kakovostjo in garancijo storitev Zhenjiang Aran zdaj trži svoje izdelke po vsem svetu. Na Kitajskem, v Afriki, vzhodni Evropi, Indiji, Latinski Ameriki, Bližnjem vzhodu, Rusiji in jugovzhodni Aziji Zhenjiang Aran pomaga graditi čudovito prihodnost sveta.
